外墙空鼓检测指外墙饰面层空鼓状况进行检测，确定定外墙空鼓区域和空鼓率。
检测参数
外墙空鼓检测：空鼓率、起皮、渗水现象。
......
检测设备
红外热像仪、空鼓锤、相机等。
本章适用于既有建筑外墙外保温系统空鼓和渗漏等缺陷的检测。外墙外保温系统的空鼓和渗漏主要可采用红外热像法进行检测，并视具体情况采用辅助方法进行进一步的验证和修正，如空鼓检测中采用敲击法、渗漏检测中采用渗漏仪测试法、局部破凿检测方法等。红外热像法检测空鼓应满足现行《红外热像法检测建筑外墙饰面层粘结缺陷技术规程》CECS 204、《红外热像法检测建筑外墙饰面粘结质量技术规程》JGJ/T 277的相关规定。红外热像法检测渗漏应满足现行《建筑红外热像检测要求》JGT 269的相关规定。
红外热像仪
1 技术要求
用于建筑外墙外保温系统检测的红外热像仪应具有能检测物体发出的红外线放射能的红外传感器以及将测得的信号图像化的装置，同时包括图像处理、分析、储存、输出装置等设备。红外热像仪宜选用8~14μm波段的长波机，仪器必须具有产品合格证，并通过检定。
2 主要技术参数
1）检测范围宜在-20 ~100℃；
2）最小分辨温差应小于0.1℃；
3）工作波段8μm~14μm；
4）检测精度宜在±0.5%满量程以内；
5）所得图像像素范围不宜小于300×200bit；
6）瞬间可见区域不应小于2.5mrad。
辅助检测工具
1 高清相机；
2 敲击锤。
检测结果的判定
现场拍摄的红外图像必须经过后续二次处理，图像分析应符合下列要求：
1 读取正常部位温度，去除正常部位色块；
2 读取干扰部位温度，剔除与墙面污染等形成空鼓、渗漏无关的温度分布；
3 处理后的红外热图像应突出空鼓在图像中的分布，并能清晰识别出空鼓缺陷的位置和范围。
对外保温系统空鼓的判定
1 辅助锤击法确定的明显空鼓部位与红外热像图上的部位相一致时，将其与周围正常部位的温度差作为标准温差；
2 以标准温差为基准，对同一种颜色、材质的保温系统进行空鼓判定；
3 在室内使用空调、采暖设备等情况下，经红外图像分析判读后，外墙面局部温差与标准温差有差异，此时应根据综合分析及补充检测结果判定空鼓部位；

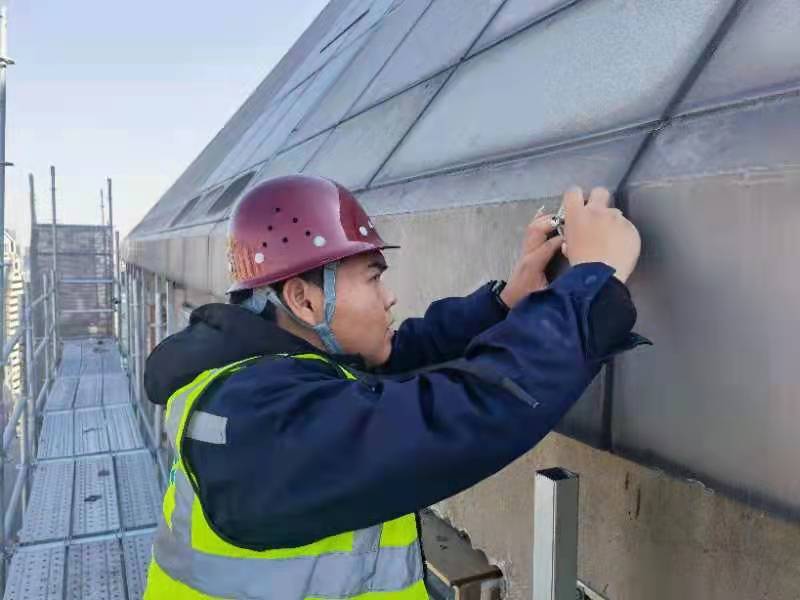

4 必要时应采用现场敲击等方法对空鼓判定结果进行验证；
5 统计检测区域外墙饰面层空鼓的面积，当识别的单块空鼓面积大于1m2时，应通告委托方，委托方应及时对空鼓区域进行修缮处理。
